有孚項目B1B2B8屋面冷機降溫用高壓細水霧工程
技術及報價要求
本項目位于北京市海淀區永豐基地產業園區，永澄北路10號，由B1、B2、B4、B5、B6、B7、B8共7個建筑分區的數據機房組成，本次需要在
B1B2B8屋面安裝冷水機組冷卻用的高壓細水霧系統。
1、中華人民共和科合法企業；
2、具有良好的商業信譽；
3、有類似高壓細水霧工程經驗和業績；
4、有能力承接本項目，并具有質量保修人員和質保體系的企業。
本次高壓細水霧工程詢價范圍包含但不限于：
１、高壓細水霧及純水系統工程所需的設備、不銹鋼管材、管件、支吊架、閥部件、傳感器、電線電纜及電管、橋架（若有）等為滿足詢價人使用要求和功能要求的設備／材料采購、安裝、調試、質保、圖紙深化設計、培訓等全部內容。
2、工作界面：
-
水（管道）系統：自B7屋面預留純水管道至高壓細水霧系統。
-
電氣系統：以電源箱（不包含電源箱）為界，自電源箱下樁頭開始，本次包含電纜按規范壓接，及至高壓細水霧用電設備之間的電管或橋架、電線電纜、控制箱、各種支架、接地裝置。
-
控制部分：以現場屋面冷水機組控制柜為界，本次包含需在控制部分需要在控制柜壓接的工作，及至各種傳感器、控制箱、電動控制閥門、自動控制裝置等全部工作內容，包括PLC控制系統。
-
接地裝置：高壓細水霧設備間和管道系統的接地，由報價人就近接入屋面接地系統內。
-
設備基礎：借用屋面鋼結構，其余由報價人負責。
-
高壓細水霧設備的安裝環境要求
-
本工程高壓細水霧管道系統的安裝位置均在屋面，須滿足防雨、防潮、耐熱等要求。
-
高壓細水霧的管道和閥部件不得借用冷水機組設備上鋼架固定，需單獨考慮在鋼平臺上敷設固定用的支架、吊架。
-
細水霧噴嘴噴向設備通道，不得直接噴向冷凝器翅片，水霧需與周圍空氣充分混合汽化后吸入設備內。
?。ㄒ唬?、高壓細水霧工程技術要求
-

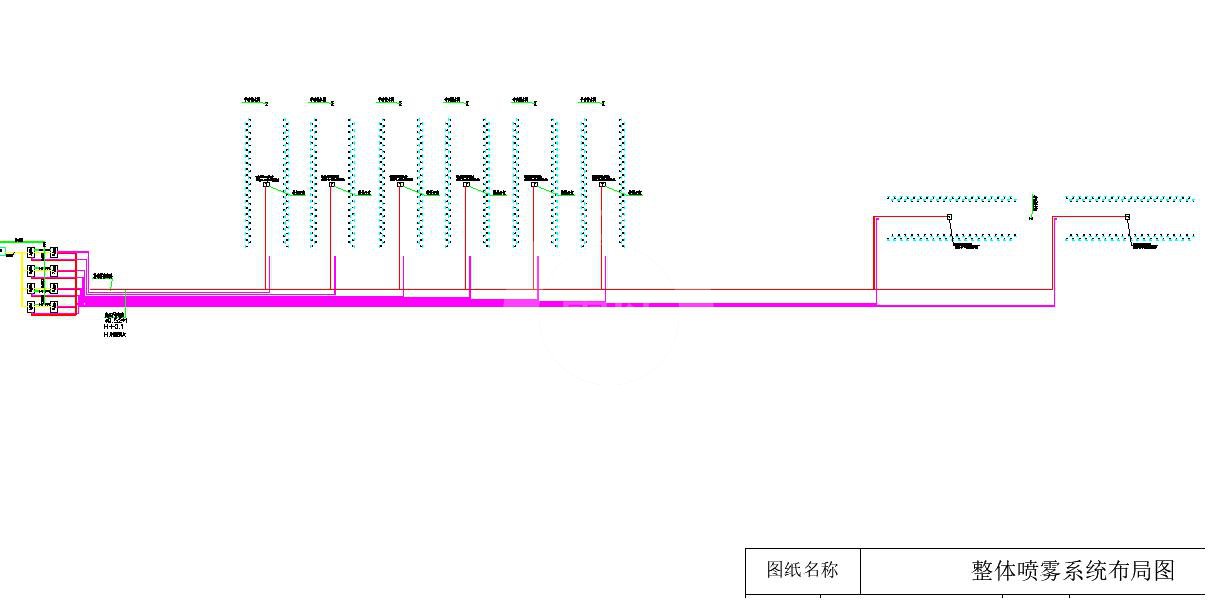

每臺冷水機組配一套高壓細水霧設備，共8套，每套設備額定流量為1.0m3/h。參見附圖：B1B2B8屋面高壓細水霧系統。
-
高壓細水霧系統的額定工作壓力均為7MPa,且可在6MPa-9MPa 壓力區間正常工作，且在噴出的瞬間水被充分（科技）霧化。
-
管道材質、管件等要求：
1）、高壓細水霧水泵出水管：304及以上的無縫不銹鋼材質，承壓不低于10MPa；水箱也為不銹鋼，厚度滿足水泵吸水和水箱承壓要求；噴嘴孔徑小于等于0.2mm，噴嘴選用不銹鋼。
2）、高壓細水霧水泵吸水管：采用襯塑鋼管，閥部件與管材匹配。
3）、從B7屋面預留純水管道后至屋面高壓細水霧儲水箱之間的管道材質均為襯塑鋼管。原已有的閥門拆改后仍采取措施加以利用。
-
管道和電磁閥規格：須滿足高壓細水霧流量和壓力要求，管外徑由報價單位在深化設計時考慮，電磁閥規格與管道規格匹配。
-
設備和系統的使用壽命：20年及以上。
-
噴嘴的數量、額定噴霧流量，及管道的規格尺寸等由報價單位按照本詢價文件的要求進行設計。
-
管道、橋架等穿伸縮縫處采用柔性連接。
材料設備品牌要求：高壓柱塞水泵、電機、電磁閥、變頻器（如有）均選用科際知名品牌；無縫不銹鋼管材、管件均為科內大廠產品；電氣元件：施耐德、ABB、西門子或同檔次產品。
（一）、高壓細水霧自控要求
1）、高壓細水霧啟停邏輯：冷水機組處于運行狀態，且冷水機組冷凝器進風溫度大于31℃情況下，啟動高壓細水霧設備，細水霧噴嘴處于噴霧狀態；當進風溫度≤25℃，
且噴水時間≥10分鐘時，高壓細水霧設備關閉。
2）、需滿足任一臺或幾臺冷水機組同時運行所需降溫要求，并能實現手動和自動控制功能。
3）、控制箱須具備過載、短路、漏電、過熱、缺相等保護功能，并有RS485通信接口，并有RS485通信接口，可接入大樓環控系統，實現遠程監視，及故障報警、水箱超高、超低液位報警、低水位停泵等使用功能。
4）、控制箱外殼噴塑處理，控制面板有電流、電壓、手動/自動、啟動/停止、故障指示燈等旋鈕。
-
依據詢價技術要求、詢價圖紙和深化圖紙、報價明細表進行報價。
-
報價人（單位）可根據所報的產品或品牌，結合本項目的特點，對詢價人提供的參考方案進行深化，并提供施工圖及深化設計圖紙。如果不提供，所提交的報價將不予考慮。
-
報價時須按照報價明細表的格式進行報價，報價明細表數量或規格型號不全的，請予以補充。
-
本次詢價付款方式：在商務談判時商定。
-
本次報價為B1B2B8屋面高壓細水霧系統報價。詳見附表。各報價單位須知悉，詢價單位可根據工程進展需要，或其他方面考慮，有權取消、或延遲實施本次詢價中的上述部分工作內容。報價人不得有任何怨言或以此為借口變更剩下部分任何報價內容。否則，報價單位的報價將不予考慮。
-
質量保修期和保證金：經詢價人、監理、業主等聯合驗收合格之日起算質量保修期，質量保修期為3年；質量保證金為合同價的5%，質量保修期滿后付清，報價人需考慮此因素。
-
報價時須提供相應的施工方案，若不提供，將不予考慮。
-
本次報價須為滿足詢價人使用要求及功能要求的全部費用，包含但不限于：人員工資、勞動保護費用、差旅費、材料/設備采購及運輸和保管費、安裝費、圖紙深化設計費、培訓費、成品保護費、管理費用、保險費用、生活區水電費用、臨設費用、文明施工及環保費用、利潤、稅金、質量保證期間的質保等全部費用。

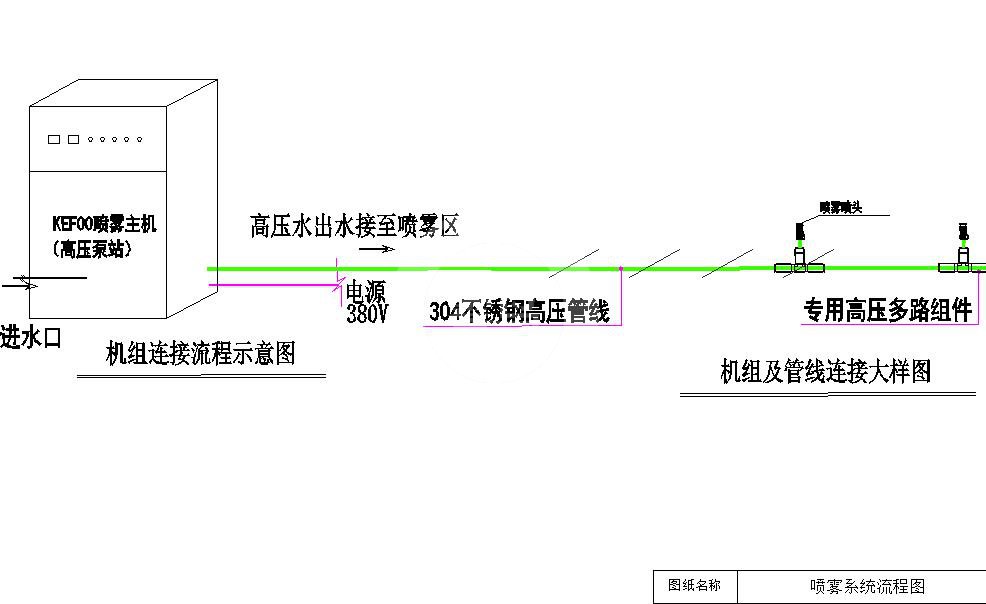

設計說明：
1、在噴霧機組邊要求水電到位，(供電380V;純水大于2KG壓力)。
2、輸出管線材質：304不銹鋼管線（∅9.52mm）；
耐壓：11Mpa。
3、機組: 尺寸:700mm*450mm*1100mm；
主機型號：WN-1510-2.2GD ，8臺，單臺功率2.2KW
內部系統構成:電磁閥、高壓裝置、自動控制系統、防雨隔音機柜；
電源:380VAC,50Hz；
水源:純水（用戶已提供） 水源水壓:>2KG；
工作參數
額定壓力：4-8Mpa； 運行方式：連續運轉時間24小時間歇制;
流量功耗比：0.35t/度;工作噪音：<50分貝；
高壓驅動電機散熱方式：水冷直排式；
4、配件材質：
高壓管道：高壓尼龍管，其耐壓等X＞1500psi；
高壓配件：
配件連接方式：卡套連接設計；
安裝R卡固定。
使用壽命：50年

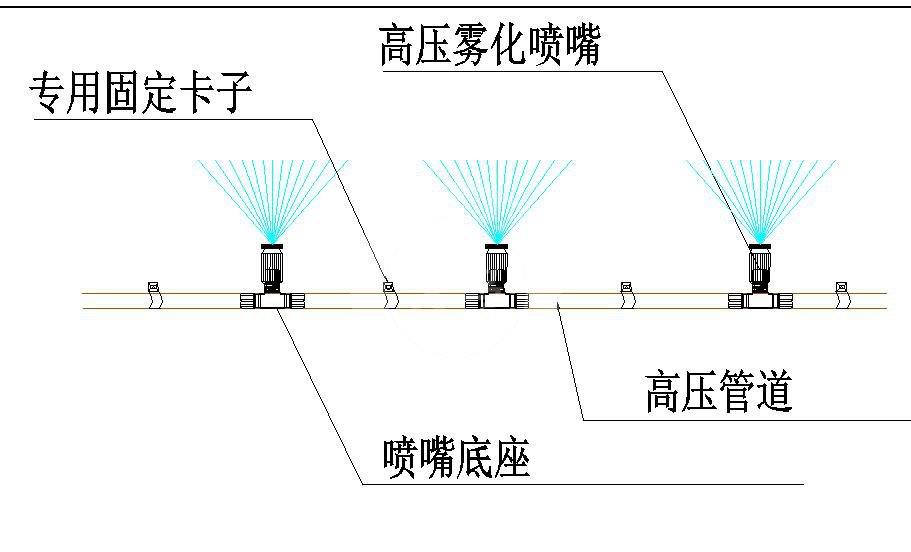

5、噴霧噴頭：
基體材質：SUS304不銹鋼；
噴口孔徑：0.4mm；
霧化方式：純物理霧化，旋流式；
霧化顆粒粒徑：大于80%<15µm；
工作流量：約0.2L/min ；
連接方式：快接式連接、自帶高壓密封。
使用壽命：10000小時零磨損。
霧化量：2立方米/單元/30秒（0.05kg)。
6、機組控制系統：整套主機設備智能控制系統組成，設備
均安裝在密封機箱內，內外防雨機柜；可24小時自動循環
控制，降低人工成本和能源成本。
7、內置高壓泵：采用了大利泵機作
為冷霧的動力來源。該泵采用的水利模型，結構組合
設計獨特，高效節能，性能可靠，為整個系統的安全高效
運行提供有效保障。
8、機組放置位置由甲方指定并提供。
注：圖中噴頭位置及數量為示意，具體以現場實際情況為準。
總結：有孚項目B1B2B8屋面冷機降溫用高壓細水霧工程解，霧鳥噴霧系統技術專注于噴霧降塵、加濕、除臭、降溫等領域，專業于有,孚,項目,B1B2B8,屋面,冷機,降溫,用,高壓,細,領域，有全自動噴霧設備，生產廠家可定制貼牌，針對環境治理有豐富經驗。
