技術要求

一、總則
1、本要求提出的是大低限度的技術要求，供貨方應提供符合技術要求和工業標準的優質產品。
2、如果供貨方?jīng)]有以書面形式對本要求的條文提出異議，則表明供貨方認同提供的產品技術指標均能滿足要求。
3、本要求未盡事宜，由雙方協商確定。

二、規格參數
1. 名稱
集成噴霧主機  參考型號KEFOO-8-10DY    1臺
2. 基本參數
KEFOO-8-10DY 4KW 標配380V，50Hz，功率：4KW  進出水口DN50  額定耗水量：6T/h，工作壓力8-10公斤，過濾器流量：15T/h 過濾器精度：5um  ， 電機防護等X：IP55，要求進水口≥0.1Mpa 降噪機組 噪音≤40分貝，免維護機組，本地實現手/自動控制（雙時間控控制），戶外防雨降噪噴塑機箱，機箱尺寸：900*650*1350mm、系統配備漏電保護，缺水保護，過載保護，短路保護，缺水延時停機保護。

三、供貨明細

物質名稱	規格及參考型號	參數	單位	數量	備注
閘閥	z11-16c DN80		只	1
噴嘴		集成燈桿噴霧終端，噴霧量：0.2L/min，材質：銅合金材質,內置精密1微米不銹鋼絲網過濾，霧化方式：導流式	套	15	每個集成終端20套噴嘴
霧化噴嘴	KEF00-95015B	射程3-5米，1L/min	只	35
自動旋轉噴嘴	KEF00-PQ6504	射程16米，2.5T/h，0.4Mpa	把	2	射程15-19米
閥門（設備專用）	DN50		只	1
集成電控 自動定時+頻率			臺	1	與主機集成
電磁閥	DN32		只	1

噴霧降塵設計方案




布局概述：區域1采用10公斤壓力霧化，布局KEFOO-95015B規格霧化噴嘴，橫向噴射布局，無風情況下覆蓋約3-5米，90米長 2米布局個噴嘴總布局46只噴嘴，單只霧化噴嘴1L/min，總流量46L/min（2.76T/h） 主管道固定于墻體上高處，每個噴點做50厘米高立柱，噴嘴橫向噴射。


布局概述：區域2采用10公斤壓力霧化，布局KEFOO-95015B規格霧化噴嘴，垂直向下噴射布局，形成霧簾，20米長 1.5米布局個噴嘴總布局14只噴嘴，單只霧化噴嘴1L/min，總流量14L/min（0.84T/h）

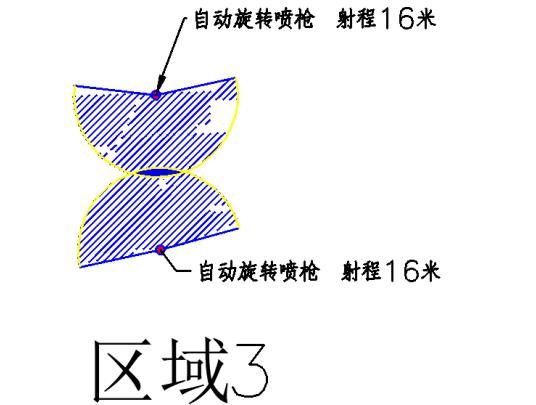

布局概述：區域3采用10公斤壓力霧化，布局KEFOO-PQ6504規格自動旋轉掃描噴槍，射程半徑16米，單只噴點2.5T/h，2個點總流量5T/h，工作壓力穩壓0.4Mpa 現場直接提供。



布局概述：區域4采用10公斤壓力霧化，單個路燈桿高度約7米，燈桿間距24米，總長度約280米單個路燈桿布局馬總13根路燈桿，單根路燈桿不20只霧化噴嘴，單只噴嘴流量設計0.15L/min，單個路燈流量3L/min，總流量39L/min（2.34T/h）

整體布局：
區域一、二、四公用一臺集成噴霧主機，主機規格：WN-8-10DY 功率4KW 耗水量6T/h


主機型號：WN-8-10DY	品牌：霧鳥
進水口：DN50	額定耗水量：6T/h
出水口：DN50	泵站壓力：8-10 公斤
過濾器精度：50um	控制：手動、自動(定時+頻率)、遙控
過濾器流量：15T/h	保護：缺水保護、過載保護、漏電保護
主機噪音：≤40分貝 靜音	電機防護等X:IP55
電壓：380V 50Hz	泵站功率：4KW
外形尺寸：900*550*1400mm	推薦水泥基座：1500*1000*200mm


區域三不需要主機，配備集成控制裝置、手動+自動（定時和頻率）


噴霧系統單價報價單

序號	名稱	參數	數量	備件	備注/品牌
共用	集成噴霧主機	KFOO-8-10DY	1臺		品牌商： 霧鳥
區 域 一	霧化噴嘴	KEFOO-95015B	46套	4
	噴霧主管	DN25	126米
	噴霧立管	DN15	30米
	DN25轉DN15三通		46個
	DN25彎頭		10個
	DN25絲堵		1個
	DN25活結		10個
	DN15彎頭		50個
	液體生料帶		30瓶
	墻體固定架		30套
區 域 二	霧化噴嘴	KEFOO-95015B	14只	6
	PE25管	耐壓1.6Mpa	300米
	PE25-1/2絲扣三通		15只
	PE25堵帽		1只
	PE25彎頭		10只
	PE25外絲活結		1個
	PE25活結		3個
	PE25閥門		1個
區 域 三	自動轉轉噴槍	KEFOO-PQ6504	2個
	PE32管		250米
	PE32三通		2個
	PE32彎頭		10個
	PE32-DN25外絲直接		2個
	PE32閥門		1個
	PE32外絲活接頭		4個
	集成電控	（自動定時+頻率)	1個
	DN25電磁閥		1個
區 域 四	集成燈桿噴霧終端		13套
	噴霧主管道PE32管		350米
	PE32-1/2絲扣三通		13個
	PE32彎頭		10個
	PE32直接		10個
	PE32三通		4個
	PE32外絲活結		1個
	安裝附件		1批
	綜合運輸及保險		1項
	材料費合計
	安裝調試費	安裝不含土建 管路挖溝復原甲方協調自行解決 路燈桿之間，過路管路需要挖溝填埋	1項
	差旅、食宿費		1項
	總計
備注：以上報價不含稅金。系統質保一年。




施工準備階段及周期

1、核對設計文件：根據現場狀況，制定相關設計方，并根據現場實際提出優化建議。
2、根據我公司施工時相關設備的需求，被施工的單位應做好提前準備，例如：進出證、土建、水電到位等，因客戶方導致而耽擱工期的由客戶方自己承擔。
水：要求自來水，末端加裝閥門，，距離主機位置1米范圍內
電：380V，4KW,5×2.5科標，末端配備32A閘箱，距離主機位置1米范圍內
3、施工
